Распорная система — это временное, но критически важное сооружение для фиксации ограждения котлована. Она воспринимает колоссальное давление грунта и воды, перераспределяя его через обвязочные пояса, распорки и стойки. В этом материале мы разберем всё: от физики процесса и узлов до нюансов монтажа, расчетов по СП и честного разговора о стоимости аренды металла.

Содержание статьи

1. Что такое распорная система крепления котлована и как она работает

2. Когда и где применяется распорное крепление

3. Устройство и основные элементы распорной системы

4. Виды и классификация распорных систем крепления

4.1. По возможности повторного использования: инвентарные и неинвентарные

4.2. По количеству ярусов: одноярусные и многоярусные

4.3. По материалу/сечению: трубчатые и балочные

5. Технология монтажа распорной системы: пошаговые этапы работ

6. Порядок демонтажа крепления

7. Преимущества и недостатки распорной системы

8. Часто задаваемые вопросы

Алексей М.

Главный инженер-геотехник СКМ

«В условиях плотной городской застройки, когда анкерное крепление невозможно из-за подземных коммуникаций, распорная система остаётся безальтернативным решением. За последние годы мы перепроектировали более 15 объектов, заменив анкеры на распорки, чтобы исключить риски просадок соседних зданий»

Комментарий специалиста

Что такое распорная система крепления котлована и как она работает

Если говорить простым языком инженера, распорная система — это «скелет» внутри котлована. Это временное строительное сооружение, которое механически удерживает стенки от смещения внутрь выемки. Без неё под действием бокового давления грунта и гидростатики (давления воды) шпунтовая стенка просто сложилась бы внутрь, как карточный домик. По сути, мы создаем жесткую пространственную раму внутри периметра.

Физика процесса здесь довольно прямолинейна, но требует точности. Давление грунта давит на шпунтовую стенку. Шпунт, работая как балка, передает это усилие на горизонтальный обвязочный пояс (обвязку). Пояс собирает нагрузку и транслирует её на поперечные или диагональные распорки (расстрелы). Эти элементы работают на сжатие, упираясь в противоположные борта или фундаментную плиту, тем самым замыкая контур сил.

Главная цель всей этой металлоемкой конструкции — обеспечить «нулевой» или минимальный уровень деформаций. Нам нужно не просто удержать яму, а защитить стоящие рядом здания от осадок.

Система стоит ровно столько, сколько идут работы по «нулевому циклу», и демонтируется, когда перекрытия подземных этажей наберут проектную прочность.

Когда и где применяется распорное крепление

Мы используем распорные системы в глубоких котлованах (обычно от 4 до 20+ метров), особенно в условиях плотной городской застройки. Это тот случай, когда права на ошибку нет: любые подвижки грунта за контуром ограждения могут привести к трещинам у соседей. Часто это единственное решение, когда внешний контур недоступен для грунтовых анкеров.

Основные сценарии использования:

Глубокие котлованы: Свободностоящий шпунт хорошо работает до 4–5 метров. Если копаем глубже 7 метров, консольная схема уже не проходит по прочности — нужен минимум один ярус распорок. В диапазоне 4–7 метров решение всегда принимается на основе расчета.
Стесненные условия города: Когда до соседнего фундамента всего пара метров, нам нужно жестко зафиксировать шпунт. Распорки позволяют ограничить деформации миллиметрами. «При наличии зданий рядом нагрузка растет с глубины более 5 м, что требует ограничения деформаций ограждения (обычно менее 0.2% от глубины или 1–2 см)».
Слабые и обводненные грунты: Текучепластичные глины, плывуны и водонасыщенные пески создают колоссальное давление. Здесь нужна жесткая фиксация, которую анкеры в слабых грунтах не всегда могут обеспечить надежно.
Юридический или технический запрет на анкеры: Если за забором стройки лежат коллекторы, проходит ветка метро или просто чужая земля без сервитута — бурить под анкеры нельзя. Остается только распорка.

Устройство и основные элементы распорной системы

Вся система — это конструктор, где продольные элементы распределяют нагрузку, а поперечные — держат удар. Узлы соединяются сваркой или высокопрочными болтами, формируя единый организм.

Разберем анатомию системы:

Обвязочный пояс (обвязка): Это горизонтальная балка, идущая по периметру шпунта. Её задача — собрать точечные нагрузки от каждой отдельной шпунтины и равномерно передать их на распорки. Обычно мы делаем её из спаренного швеллера (№24-40) или двутавра (30Ш-60Ш). Стандартная глубина установки — до 2 метров от верха шпунта.
Распорка (распор/расстрел): Главный силовой элемент. Работает на сжатие, соединяя противоположные борта. Чаще всего это стальные трубы (Ø325–1020 мм) — они лучше работают на продольный изгиб, чем балки. Для очень длинных пролетов трубы незаменимы.
Стойка: Вертикальная опора. Труба весит много, и на длинном пролете она провиснет под собственным весом. Стойки (из труб или швеллеров) поддерживают распорки, опираясь на сваи или временные фундаменты на дне.
Подкос: Диагональный элемент. Он передает нагрузку с обвязки вниз, на дно котлована или плиту. Подкосы спасают, когда нужно освободить центр котлована для работы крана, или для усиления углов.
Узлы и столики: Мелочей здесь нет. Опорные столики привариваются к шпунту и держат обвязку. Узлы примыкания распорок обязательно усиливаются фасонками («косынками») и ребрами жесткости, чтобы металл не смяло.

Виды и классификация распорных систем крепления

Выбор типа системы — это всегда поиск баланса между бюджетом, сроками и геометрией котлована.

По возможности повторного использования: инвентарные и неинвентарные

Инвентарные системы — это промышленный «конструктор LEGO» для взрослых. Унифицированные заводские элементы (трубы, гидравлические домкраты, узлы) собираются на болтах.

Плюс: Скорость. Монтаж угловых распорок в малых котлованах может занять всего 1 день. Возможность аренды снижает затраты.
Минус: Фиксированные размеры секций не всегда вписываются в сложную геометрию.

Неинвентарные системы варятся индивидуально под проект из черного металла.

Плюс: Можно реализовать любую, самую безумную геометрию и воспринять нестандартные нагрузки.
Минус: Огромный объем сварки, долгий монтаж и демонтаж.

По количеству ярусов: одноярусные и многоярусные

Одноярусные (одноуровневые) системы ставят при глубине до 7–10 метров, если грунты позволяют.

Многоярусные (многоуровневые) необходимы на больших глубинах. Ярусы монтируются сверху вниз по мере того, как экскаватор выбирает грунт. Шаг по высоте обычно составляет 4–6 метров.

По материалу/сечению: трубчатые и балочные

Трубчатые распорки (круглые трубы Ø300–630 мм и более) — короли эффективности. Радиус инерции у трубы одинаков во всех направлениях, поэтому она отлично сопротивляется изгибу при меньшем весе.

Балочные распорки (двутавры, швеллеры) чаще идут на короткие распорки в углах или используются как обвязочные пояса. На длинных пролетах они проигрывают трубам — требуют больше металла для той же устойчивости.

Технология монтажа распорной системы: пошаговые этапы работ

Монтаж — это хирургия в масштабах стройки. Ошибка в последовательности может стоить потери устойчивости всего котлована.

Подготовка: Геодезисты разбивают оси, проверяем вертикальность уже погруженного шпунта, проводим входной контроль труб и балок.

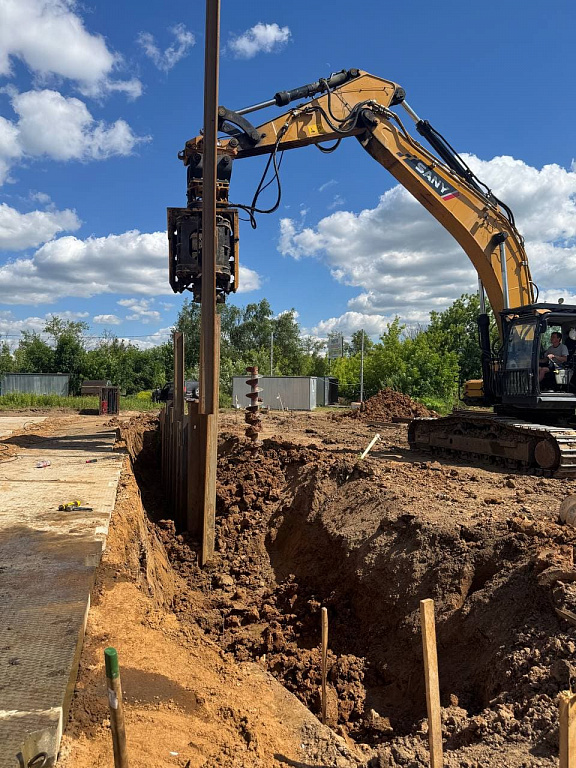

Устройство ограждения котлована: Выполняется забивка шпунта Ларсена или устройство «стены в грунте» до проектной отметки.
Пионерная разработка грунта: Экскаватор вынимает грунт, но не до дна, а только до отметки на 0,5 м ниже уровня первого яруса распорок (обычно это 1-2 метра от поверхности).
Монтаж опорных столиков и обвязки: На шпунт привариваем столики, на них кладем обвязочный пояс. Важнейший момент: пояс должен плотно прилегать к стене. Все пустоты между шпунтом и балкой мы расклиниваем металлическими пластинами или бетонируем. Нет контакта — нет передачи нагрузки.
Установка распорок: Краном подаем трубы. Стыкуем с обвязкой. Если система инвентарная — крутим болты, если сварная — варим.
Предварительное натяжение (преднапряжение): Это этап, который отличает профессионалов. Мы принудительно «включаем» систему в работу еще до того, как грунт начнет смещаться. После натяжения узел жестко фиксируется (расклинивается).
Поярусная разработка грунта: Только после сдачи первого яруса технадзору можно копать дальше, до следующего уровня.
Контроль и мониторинг: Ежедневно — тахеометрия меток на шпунте и проверка усилий в распорках.
Локальные работы: Усиление углов, оформление проходок для техники, монтаж лестниц.
Сдача работ: Подписание актов скрытых работ (АОСР) на сварные швы и монтаж системы.

Порядок демонтажа крепления

Внимание: Демонтаж — опасная операция. Нельзя просто срезать трубу, пока котлован не засыпан.

Демонтаж идет строго «снизу-вверх» по мере того, как растет здание.

Возводим стены и перекрытия до уровня нижней распорки.
Делаем обратную засыпку пазух с послойным уплотнением (или заливаем пазухи бетоном).
Аккуратно снимаем нагрузку с распорки (срезаем клинья или ослабляем домкраты).
Демонтируем нижний ярус. Теперь нагрузку держит само здание.
Повторяем цикл для верхних ярусов.

Преимущества и недостатки распорной системы

Преимущества (плюсы, достоинства)	Недостатки (минусы, ограничения)
Надежность в слабых грунтах. Жесткая рама обеспечивает предсказуемое поведение котлована даже в плывунах.	Стесненность работ. Трубы и стойки внутри котлована мешают работе экскаваторов и кранов, сложнее вязать арматуру плиты.
Независимость от соседей. Не нужно выходить за границы участка (как при анкерах), что снимает юридические риски.	Высокая металлоемкость. Требуется много металла, что удорожает проект, если не использовать аренду/инвентарь.
Скорость (инвентарь). Инвентарные системы монтируются за смену без длительных сварочных работ.	Сложность демонтажа. Требуется аккуратная разборка и подъем тяжелых элементов из глубины готового котлована.
