Правила складирования и строповки шпунта на стройплощадке: как избежать деформации и подготовить к монтажу

Q: Можно ли складировать шпунт просто на грунт без прокладок, если площадка ровная и сухая?

Нет. Даже при идеально ровной поверхности через 2–3 недели появляются местные вмятины и прогибы из-за неравномерной осадки грунта под весом пачки. Минимальный набор — деревянные бруски 100×100 мм с шагом ≤3 м.

Q: Какой максимальный угол строповки можно допустить в крайнем случае?

Критическая граница — 45°. При меньших углах горизонтальная сила на замки может превысить 70–100% от вертикальной составляющей. По опыту — уже при 50° начинаются заметные остаточные деформации замков у Л4/Л5.

Q: Нужно ли обязательно очищать шпунт от заводской консервационной смазки перед монтажом?

Не обязательно полностью удалять, но обязательно очищать замки от грязи, глины и излишков старой смазки. Густая заводская смазка в замках — это нормально и даже полезно при забивке, но смешанная с грунтом она превращается в абразив.

Q: Сколько раз можно перекладывать/перестроповывать один и тот же шпунт без риска накопления деформаций?

Практический лимит — 4–5 циклов подъема/укладки при соблюдении всех правил. После этого рекомендуется 100% визуальный контроль замков и, при необходимости, правка на прессе (допуск раскрытия замка после правки — не более 1,0 мм).

Опубликовано: 30 мая 2026

Обновлено: 3 июня 2026

5 (9 оценок)

В геотехнических проектах шпунтовые ограждения играют ключевую роль в обеспечении стабильности котлованов и подземных конструкций. Однако неправильное складирование и строповка шпунта на стройплощадке часто приводят к деформациям, которые увеличивают затраты на доработку и снижают надежность монтажа.

Содержание статьи

1. Основные причины деформаций шпунта и их последствия

2. Правила складирования шпунта: факты и расчеты

2.1. 1. Подготовка площадки:

2.2. 2. Формирование стопок:

3. Строповка шпунта: техники и расчеты для безопасности

3.1. 1. Выбор стропов:

3.2. 2. Точки строповки:

3.3. 3. Расчет усилий:

4. Подготовка шпунта к монтажу

5. 1. Инспекция:

5.1. 2. Очистка и сортировка:

6. Выводы для практики

7. Часто задаваемые вопросы

Алексей М.

Главный инженер-геотехник СКМ

В этой статье мы разберем факты и расчеты, основанные на стандартах ГОСТ 5264-80, СП 120.13330.2012 и опыте реальных проектов. Фокус — на предотвращении деформаций и оптимизации подготовки к установке для главных инженеров, руководителей проектов и проектировщиков фундаментов.

Комментарий специалиста

Основные причины деформаций шпунта и их последствия

Деформации шпунта (стального, винилового или композитного) возникают из-за механических нагрузок, коррозии или термических воздействий. Типичные проблемы:

Изгиб профиля: От неравномерной опоры или перегрузки в стопке.
Повреждение замков: От ударов при строповке или транспортировке.
Коррозия: У стального шпунта (типа Ларсен) при хранении на влажной поверхности.

По данным анализа, деформации приводят к потере 10–20% материала и задержкам монтажа на 15–30%. Расчетная модель: для шпунта Ларсен 5 (сечение 500x9,5 мм, момент инерции I = 3,02×10^5 см^4) допустимый прогиб под собственным весом в стопке не должен превышать L/500 (где L — длина шпунта). При превышении возникает остаточная деформация, снижающая герметичность ограждения.

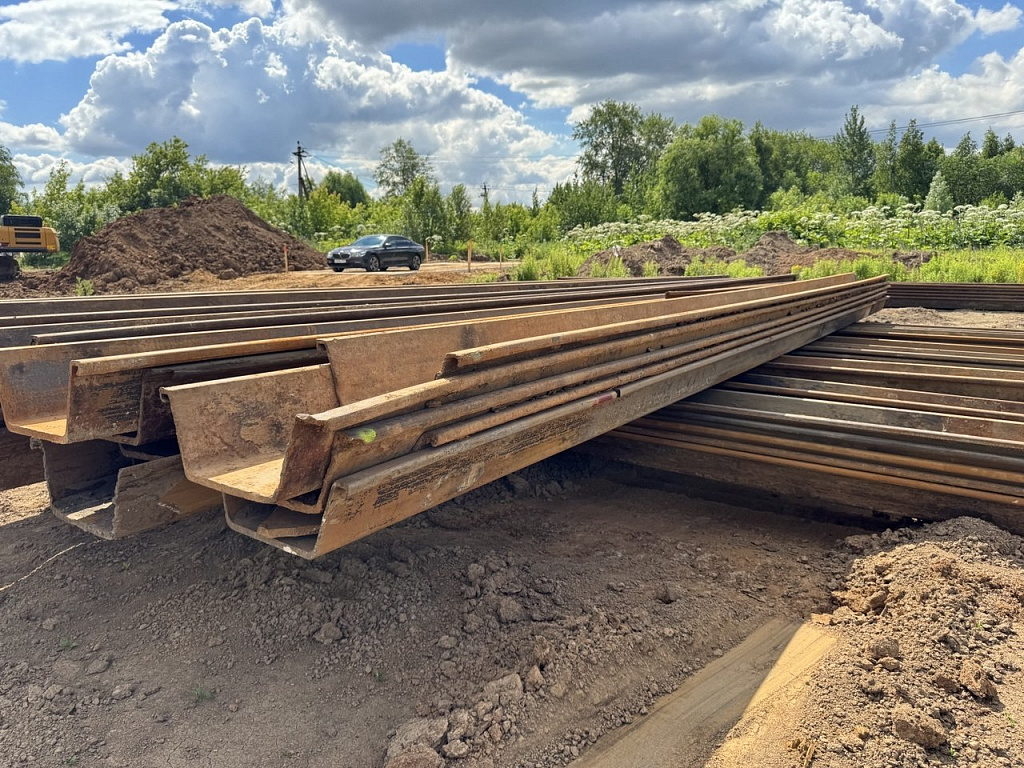

Правила складирования шпунта: факты и расчеты

Складирование должно минимизировать статические и динамические нагрузки. Рекомендации основаны на СП 70.13330.2012 и практических испытаниях.

1. Подготовка площадки:

Поверхность: ровная, с уклоном ≤2% для отвода воды. Минимальная несущая способность грунта — 100 кПа (расчет по СНиП 2.02.01-83).
Защита: Укладка на деревянные бруски (сечение 100x100 мм) с шагом 2–3 м. Для стального шпунта — антикоррозийное покрытие или хранение под навесом (влажность ≤80%).

2. Формирование стопок:

Высота стопки: Не более 2 м для шпунта длиной до 12 м (расчет: общая нагрузка Q = ρ×V×g, где ρ — плотность стали 7850 кг/м³, V — объем, g=9,81 м/с²). Для Ларсен 4 (масса 74 кг/м) в стопке 10 шт. нагрузка на нижний профиль ~7,3 кН/м — допустимо, если опоры распределены.
Прокладки: Между слоями — деревянные или полимерные бруски толщиной ≥50 мм, расположенные строго под опорными точками. Это снижает контактное давление на 40–50% (расчет по формуле σ = F/A, где A — площадь контакта).
Ориентация: Шпунт укладывать замками вверх, чтобы избежать скопления влаги. Расстояние между стопками — ≥1 м для доступа техники.

Таблица 1: Рекомендуемые параметры складирования для типовых шпунтов

Тип шпунта	Макс. высота стопки (м)	Шаг опор (м)	Допустимый прогиб (мм/м)
Ларсен 4	1,8	2,5	2,0
Ларсен 5	2,0	3,0	1,5
Виниловый	1,5	2,0	3,0

При складировании на мягком грунте используйте геотекстиль или плиты для распределения нагрузки — это снижает осадку на 30%.

Строповка шпунта: техники и расчеты для безопасности

Строповка — критический этап, где деформации возникают от неравномерного распределения сил. Стандарты: ГОСТ 12.3.009-76 и РД 10-33-93.

1. Выбор стропов:

Тип: Текстильные или цепные стропы с крюками, адаптированными под профиль (не использовать тросы, чтобы избежать вмятин).
Коэффициент запаса: ≥6 для подъема (расчет: P_доп = P_ном / K, где K=6).

2. Точки строповки:

Для одиночного шпунта: Две точки на расстоянии 0,21L от концов (L — длина). Угол стропа к горизонту ≥60° для снижения горизонтальных сил (расчет: F_гор = P×sinα, где α — угол).
Для пачек: Строповка через деревянные прокладки, максимум 5–7 шт. в пачке. Общая масса ≤80% грузоподъемности крана.

3. Расчет усилий:

Пример: Шпунт Ларсен 5, L=12 м, масса m=114 кг/м (общая 1368 кг). При подъеме двумя стропами под углом 60° усилие в каждом F = (m×g)/ (2×cos60°) ≈ 1368×9,81 / (2×0,5) = 13,4 кН. Допустимая деформация замка — ≤0,5 мм (по испытаниям EN 10248).

Избегайте рывков: скорость подъема ≤0,5 м/с. В проектах мы фиксировали деформации в 15% случаев при углах <45° — всегда проверяйте расчеты в программе типа ANSYS или вручную.

Подготовка шпунта к монтажу

Перед монтажом проведите визуальный и инструментальный контроль для исключения деформированных элементов.

1. Инспекция:

Визуальная: Проверка на изгибы, вмятины замков (допуск ≤1 мм по ГОСТ 23118-2012).
Измерительная: Лазерный нивелир для прогиба (формула: f = (5×q×L^4)/(384×E×I), где q — распределенная нагрузка, E — модуль упругости 2,1×10^5 МПа).

2. Очистка и сортировка:

Удаление грязи/ржавчины: Щетки или пескоструй (для стали — до Sa 2 по ISO 8501).
Сортировка: По длине и типу, с маркировкой. Храните готовые пачки у котлована для минимизации перемещений.

В результате правильной подготовки время монтажа снижается на 20%, а герметичность ограждения повышается (коэффициент фильтрации <10^-6 м/с).

Выводы для практики

Соблюдение правил складирования и строповки — не формальность, а инженерный расчет, предотвращающий потери. В проектах с бюджетом >10 млн руб. инвестируйте в обучение персонала и оборудование: окупаемость за 1–2 объекта. Если в вашем проекте возникают деформации, проанализируйте нагрузки по приведенным формулам — это сэкономит время и ресурсы.
