Контроль качества при монтаже шпунта Ларсена нужен не «для галочки». Он нужен, чтобы шпунтовая стенка встала в проектное положение, приняла расчётные нагрузки и не дала сюрпризов при разработке котлована, водопонижении или устройстве распорной системы. Казалось бы, очевидно. Но на практике именно здесь начинаются проблемы.
«На практике аварии чаще начинаются не с расчёта, а с мелкого монтажного отклонения, которое вовремя не заметили: ушла вертикальность, не сел замок, потеряли отметку верха. Дальше дефект накапливается по всей нитке шпунта»
Ещё одно уточнение — по части «узких» численных допусков на раскрытие замков шпунта Ларсена в грунте действующие нормативы конкретных миллиметровых значений не содержат. ГОСТ 4781-85 и европейский EN 10248 регламентируют геометрию замка на стадии заводского производства, но не поведение замкового соединения при погружении шпунта. Там, где официального числа нет, ниже будет честная пометка и практический подход, который обычно закладывают в проект производства работ.
Контролируют не только факт погружения. Контролируют положение каждого профиля и поведение всей стенки как конструкции: ось, вертикальность, отметки, состояние замков, глубину погружения, непрерывность линии шпунтовых ограждений и соответствие проекту. Вообще, если совсем коротко — проверяют всё, что может «уехать».
Проверка идёт по пяти контурам: геометрия, технология, состояние профиля, воздействие на окружение и исполнительная документация.
Параметр контроля |
Что проверяют |
Чем обычно контролирую |
Что считается риском |
|---|---|---|---|
Вертикальность |
Отклонение шпунтовой сваи от проектной оси по высоте |
Теодолит, тахеометр, встроенные инклинометры техники, отвес на старте |
Уход стенки, рост изгибающих усилий, проблемы с замками |
Положение в плане |
Совпадение оси шпунтовой стенки с проектом |
Геодезическая разбивка, тахеометр |
Смещение ограждения, конфликт с фундаментами и распорками |
Отметка верха |
Высотное положение головы шпунта |
Нивелир, тахеометр |
Невозможность корректно установить обвязку, пояс, анкеры |
Глубина погружения |
Достижение проектной отметки низа |
Геодезия, журнал погружения, контроль длины |
Недобор несущей или фильтрационной функции |
Замок |
Полнота зацепления, отсутствие раскрытия и веерения |
Визуальный контроль, шаблоны, протаскивание обрезка профиля через замок до погружения |
Потеря сплошности стенки, фильтрация, накопление отклонений |
Состояние профиля |
Деформации, скручивание, повреждения кромок |
Входной контроль, визуальный осмотр, замеры |
Невозможность нормального погружения и стыковки |
Соответствие технологии |
Режим вибропогружения, забивки, вдавливания, лидерного бурения |
Журналы работ, ППР, технадзор |
Разрушение замков, уход от оси, отказ по грунту |
Уровень вибрации и шума |
Воздействие на соседние здания и коммуникации |
Сейсмодатчики, шумомеры, мониторинг трещин |
Повреждение существующей застройки, жалобы, предписания |
Безопасная зона |
Отсутствие людей в радиусе действия техники и зоне возможного падения элемента |
Визуальный контроль, ограждение зоны, сигнальщик |
Несчастные случаи, остановка работ |
Исполнительный контроль |
Фиксация фактического положения шпунта |
Исполнительная схема, акты освидетельствования, журнал погружения |
Невозможность подтвердить качество и принять работы |

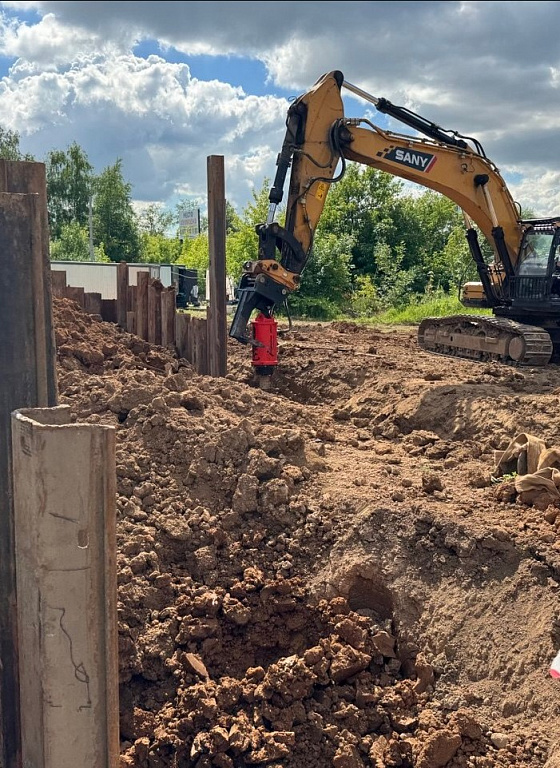

Современные вибропогружатели и вдавливающие установки оснащаются встроенными инклинометрами — машинист контролирует вертикальность в реальном времени, не дожидаясь отмашки геодезиста. Это не отменяет внешний геодезический контроль, но заметно снижает риск накопления отклонений. Особенно при высоком темпе работ, когда за смену погружают десятки шпунтовых свай.
Для сплошных шпунтовых ограждений базовые монтажные ориентиры закреплены в нормативных документах. Согласно действующим на 2025 год нормам: отклонение оси стенки в плане — ±50 мм, отметки верха — ±20 мм, вертикальности — не более 1/200 высоты погружаемого элемента.
Эти значения нужно читать вместе с проектом, а не вместо проекта. Для наглядности: допуск 1/200 означает, что при стандартной длине шпунта 12 метров максимальное отклонение верха от вертикали составляет 60 мм. Шесть сантиметров — кажется, немного. Но если проект предусматривает жёсткую привязку к монолитной обвязке, допуск может быть значительно строже — и тогда даже 30 мм уже повод для корректировки.
Технологическая карта — документ, который переводит общие нормативные требования в конкретные действия на площадке: «как», «чем», «в какой последовательности» и «с какими параметрами» погружать шпунт. Без грамотно составленной ТТК даже идеально выполненный проект теряет практическую реализацию. Именно ТТК привязывает допуски и методы контроля к реальным условиям объекта.
Стандартная ТТК на погружение шпунта включает следующие разделы:
Грамотно составленная ТТК — не формальность. Это рабочий инструмент, по которому прораб контролирует бригаду, а технадзор — подрядчика. И если что-то пойдёт не так, именно ТТК станет первым документом, который откроют при разборе.
Для шпунта Ларсена в России ориентируются на монтажные отклонения сплошных шпунтовых стенок из СП и на требования проекта. Базовый практический набор: ось стенки в плане — до ±50 мм, отметка верха — до ±20 мм, вертикальность — не более 1/200 высоты погружаемого элемента.
Это не «усреднённая бытовая цифра», а рабочий ориентир для строительного контроля. Но есть нюанс. В сложных инженерно-геологических условиях проект может ужесточать требование. Особенно если рядом существующие здания, сети, плита в распор, анкеры, высокий уровень грунтовых вод или жёсткая привязка к монолитному поясу. А бывает и наоборот — на временных ограждениях в открытом поле допуски могут быть мягче, если проект это обосновывает.
Нормативная опора:
«ГОСТ задаёт геометрию профиля и качество изделия, а не геометрию уже смонтированной шпунтовой стенки. Монтажные допуски всегда нужно проверять по СП и проекту»
Замок — критический элемент шпунта Ларсена. Именно через замковое соединение формируется непрерывность шпунтовой стенки, передача усилий между профилями и, в ряде задач, требуемая герметичность ограждения. Кажется, мелочь — крюк и паз. Но на деле замок определяет, будет ли стенка работать как единая конструкция.
Конструктивно замок Larssen работает как продольное механическое сцепление типа hook-and-groove (крюк и паз) по кромке профиля. Один край входит в паз другого, передавая поперечные усилия через контакт стенок замка. В зависимости от задачи применяют одинарные и двойные замковые соединения: двойные используют там, где нужен повышенный контроль герметичности — например, при устройстве шпунтовых ограждений вблизи водоносных горизонтов.
Проблемы начинаются, когда появляется неполная посадка замка, несоосность профилей, кручение элемента или износ кромки. Тогда при погружении шпунта замок может «вести», а стенка начинает веерить. Согласно техническим руководствам производителей стального шпунта, именно эти четыре фактора в сочетании с неравномерным сопротивлением грунта дают наибольший вклад в отклонения линии ограждения.
Что обычно проверяют по замкам:
Практический способ проверки замка до погружения: на площадке через замок протаскивают обрезок шпунта длиной 1–2 метра. Если обрезок проходит свободно и без заеданий — замок исправен. Если клинит, подрезает или «закусывает» — профиль отправляют на правку или отбраковку. Метод простой, но экономит часы на устранение дефектов в процессе работы.
Визуальные маркеры деформированного замка: «раскрытие» крюка (видимый зазор между стенками замка), замятие входной кромки, следы продольных задиров от предыдущих циклов использования, несимметричность профиля относительно оси.
Действующие нормативы (СП 45.13330.2017, СП 70.13330.2020) не содержат отдельных численных допусков в миллиметрах на «расхождение замков» или «угол веерения» для шпунта Ларсена. Придумывать такие числа нельзя. Поэтому правильный инженерный подход: критерии приёмки по замкам фиксируют в проекте производства работ, технологической карте, паспорте профиля и в карте операционного контроля. Это один из тех случаев, когда отсутствие нормативного значения не означает отсутствие контроля — наоборот, требует осмысленного проектного решения.
Типовые отклонения при погружении шпунта повторяются от объекта к объекту. Список довольно стабильный: уход от вертикали, смещение в плане, недобор проектной отметки, перебор по погружению, веерение шпунтовых свай, неполное замыкание замков, скручивание профиля и повреждение головы шпунта.
Самые частые причины связаны с геологией и организацией работ: неравномерное сопротивление грунта (линзы, валуны, прослойки), ошибки стартовой разбивки, слабый контроль первой пары профилей, изношенный или повреждённый профиль шпунтовый, неверно выбранная технология погружения. И ещё одна любимая ошибка на срочных объектах — попытка «додавить» дефект силой техники.
Вместо остановки и корректировки экипаж увеличивает энергию молота или амплитуду вибрации. Результат предсказуем: ломает замки и усугубляет отклонение.
Ниже — практическая таблица типовых дефектов.
Отклонение или дефект |
Как проявляется |
Вероятная причина |
Что делать |
|---|---|---|---|
Отклонение от вертикальности |
Шпунт уходит наружу или внутрь стенки |
Несоосность старта, плотный линзовый грунт, кручение |
Остановить погружение, перепроверить направляющие, скорректировать технологию |
Смещение оси в плане |
Стенка «плывёт» относительно разбивки |
Ошибка геодезии, нет жёсткой стартовой базы |
Повторная разбивка, контроль каждой захватки |
Недобор глубины |
Не достигнута проектная отметка низа |
Плотный грунт, валуны, недостаточная энергия погружения |
Пересмотр метода: лидерное бурение, забивка шпунта, корректировка проекта |
Неполная посадка замка |
Профили стыкованы не до конца |
Загрязнение замка, деформация, перекос при старте |
Очистка, правка, перезапуск захватки |
Веерение шпунта |
Каждый следующий элемент разворачивается |
Накопление люфта в замках, отклонение вертикали |
Жёсткий контроль первых элементов, направляющая рама |
Скручивание профиля |
Профиль развёрнут вокруг оси |
Неравномерный грунт, динамика погружателя |
Снижение темпа, контроль положения, иногда замена элемента |
Повреждение головы |
Смятие, трещины, замятие кромки |
Ошибка забивки, неправильная оснастка |
Отбраковка или ремонт по регламенту |
Лучший контроль — поэтапный. Сначала входной контроль материала, потом контроль геодезической подготовки, затем операционный контроль в процессе погружения и финальный исполнительный контроль шпунтовых ограждений. Звучит как учебник? Может быть. Но именно нарушение этой последовательности — причина большинства переделок.
Последовательность обычно такая:
Для сдачи шпунтового ограждения заказчику и технадзору потребуется комплект исполнительной документации. Минимальный набор:
В качестве быстрой справки — перечень нормативных и проектных документов, на которые опирается контроль качества при устройстве шпунтовых ограждений.
